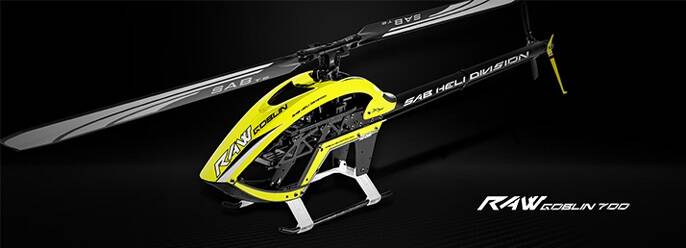

SG738 - SAB Goblin RAW 700 White/Orange
De SAB Goblin RAW 700 SG738 is een hoogwaardige 700-klasse 3D-helikopterkit, ontwikkeld voor ervaren piloten die hoge eisen stellen aan precisie, vermogen en wendbaarheid.
Dankzij het uiterst stijve RAW-frame, de directe cyclic-respons en de moderne White/Orange-canopy biedt deze helikopter uitstekende zichtbaarheid en een nauwkeurig, gecontroleerd vliegkarakter.
De kit is bij uitstek geschikt voor veeleisende 3D-vluchten, krachtige aandrijfconfiguraties en piloten die onder alle omstandigheden maximale controle verwachten.

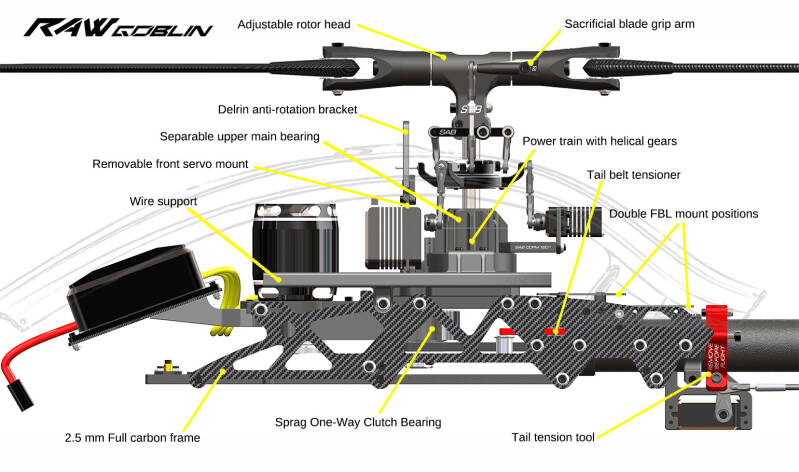

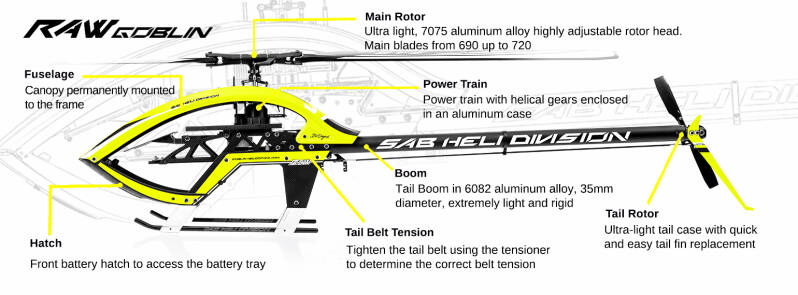

Airframe / Constructie
-
Airframe‑gewicht: 2620 g (met hoofd- en staartbladen, zonder accu en elektronica)
-
Hoofdbladlengte: 650–720 mm
-
Staartbladlengte: 105–115 mm
-
Hoofdrotordiameter: 1548 mm (met 690 mm bladen inbegrepen)
-
Staartrotordiameter: 284 mm (met 105 mm staartbladen inbegrepen)
-
Cyclic servo’s: Standard size 40 mm
-
Staartservo: Standard size 40 mm
Overbrenging / Ratio’s
-
Main rotor ratio: 11.8–8.8:1 (21T inbegrepen: 10.1:1)
-
Tail rotor ratio: 5.0–4.8:1 (26T inbegrepen: 4.9:1)
Elektronica / Power Setup
-
Typische motor: 4525‑serie
-
Typische regelaar: 12S, 160–200 A
-
Accuformaat: 12S 4500–5500 mAh
Fuselage
De “G” uit het Goblin‑logo wordt opnieuw vormgegeven door het speciale ontwerp van de canopy en de frames. Voor SAB blijft de aandacht voor kleine details altijd van groot belang.

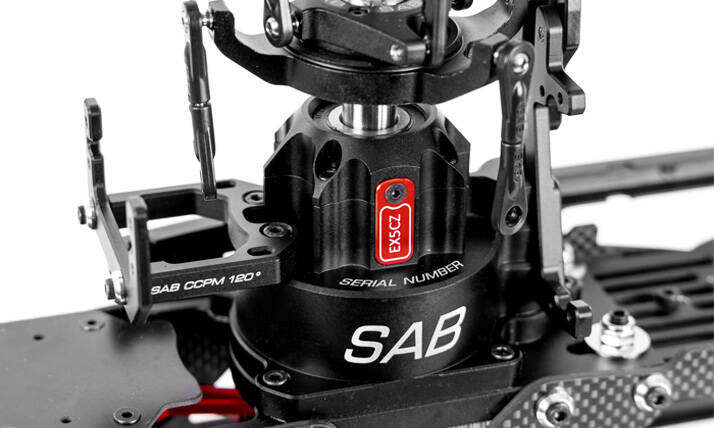

Power Train
De power‑train is volledig ingesloten in een aluminium behuizing. Helical gears, Delrin swashplate‑geleider en een afzonderlijk top‑lager. Er is gezocht naar de meest innovatieve en avant‑garde oplossingen.

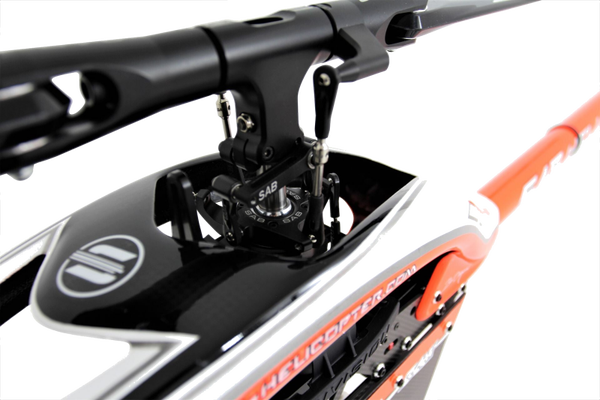

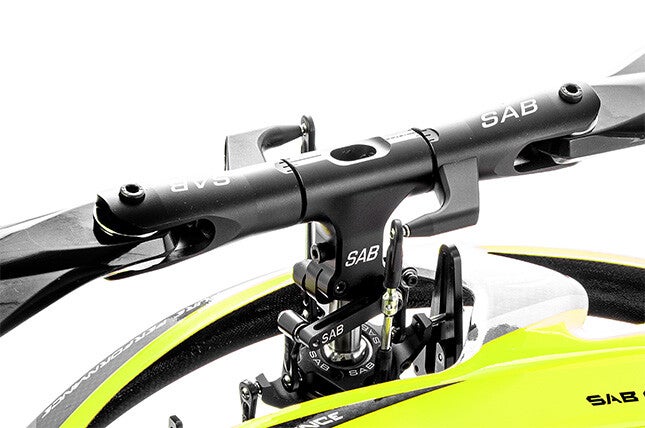

Rotor Head
Ultralichte rotorhead van 7075‑aluminiumlegering met een zeer ruim instelbereik. De head ondersteunt een brede variatie aan dempingsconfiguraties. De dempers bestaan uit drie O‑ringen (bepalen de stijfheid) en een technopolymeer‑demper (bepaalt de maximale beweging van de spindle). Door verschillende O‑ringen en dempers te combineren kun je het vlieggevoel van het model nauwkeurig afstemmen.
De blade grips zijn vervaardigd uit 7075 T6‑aluminium, terwijl de blade‑grip‑armen zijn gemaakt van 6061‑aluminium. Bij een crash kan de arm buigen, maar de blade grip zelf raakt nooit beschadigd. Dankzij de montage met één M4‑bout is het vervangen van de arm bijzonder eenvoudig.

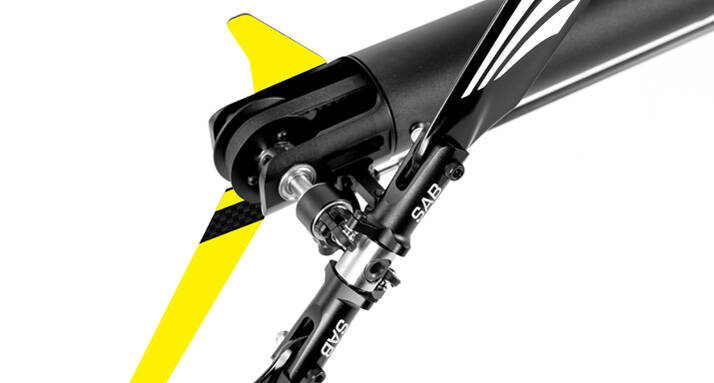

Tail Rotor
Ultralichte tail‑case met een snelle en eenvoudige vervanging van de tail‑fin. Zeer simpel, sterk, betrouwbaar en duurzaam. De grote diameter tail‑drive‑pulleys zorgen voor maximale efficiëntie in de krachtoverdracht.
De boom is vervaardigd uit 6082‑aluminiumlegering, heeft een diameter van 35 mm en is extreem licht en stijf.

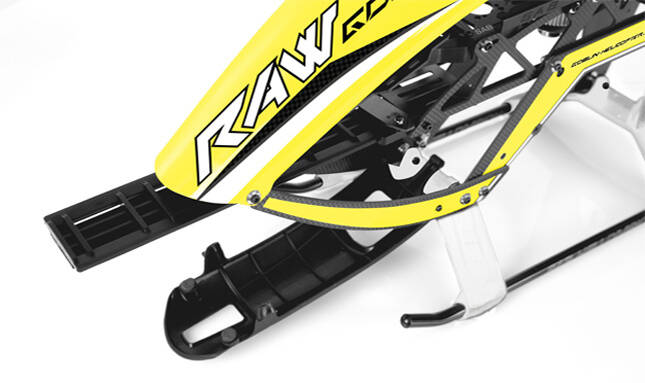

Battery Hatch
Het RAW‑concept is gebaseerd op een innovatieve, minimalistische canopy die permanent aan het frame is bevestigd. Toegang tot de battery‑tray gebeurt via een front‑hatch. Het open canopy‑ontwerp zorgt voor optimale koeling van alle componenten en geeft het model een technisch en aantrekkelijk uiterlijk.
Tensioning Tail Belt Tool
Een speciale tool, inbegrepen in de kit, maakt het zeer eenvoudig om de tail‑belt op de juiste spanning te zetten.

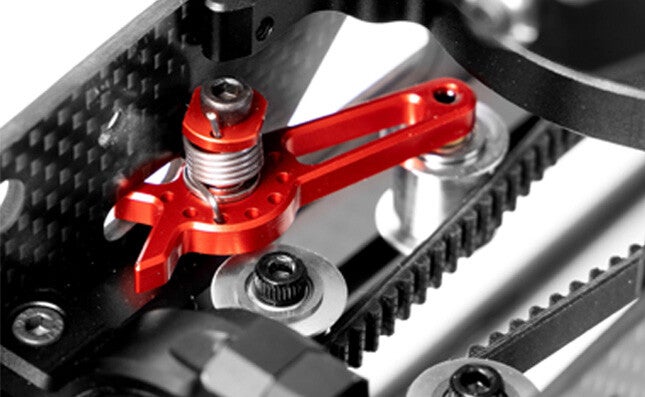

Tail Belt Tensioner
Tail‑belt‑tensioner inbegrepen. Deze toont tijdens de setup direct de correcte riemspanning.
