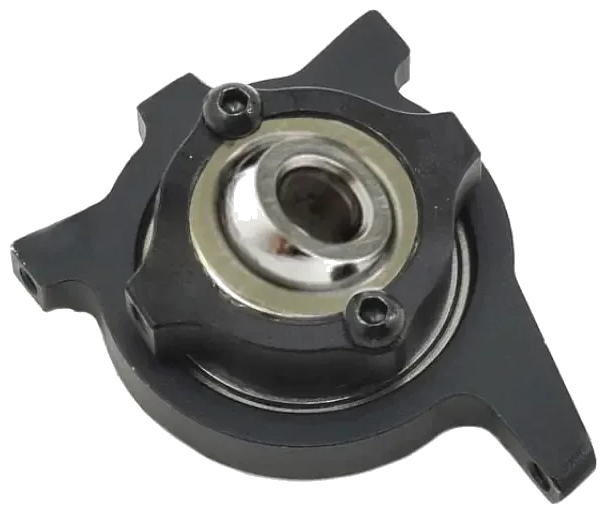

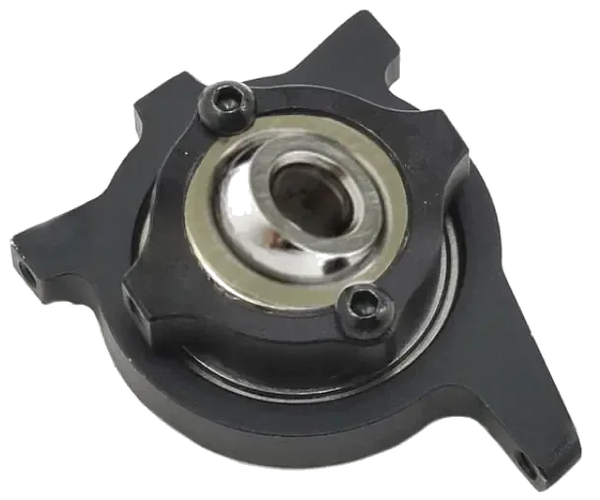

H0788‑S – SAB Swashplate

€ 21,00

Artikelnummer: H0788-S

De SAB H0788‑S Swashplate is de ultieme controlehub voor cyclic en collective besturing van de Goblin Fireball en miniComet. Deze assemblage biedt een uiterst nauwkeurige geometrie voor zowel cyclic als collective, waarbij de juiste balposities, lagercondities en perfecte nivellering cruciaal zijn voor een directe, consistente en spelingvrije bediening.

Met een combinatie van radiale en sferische lagers, precisieschroeven en dubbele swashplate-onderdelen (01 + 02), garandeert deze unit maximale stabiliteit en een soepele respons door het volledige pitch-bereik. Ontwikkeld volgens de originele SAB-specificaties voor asdiameter, geometrie en linkage-uitlijning.

Merk: SAB
Artikelnummer: H0788‑S
EAN / Barcode: 8935254810735
Producttype: Head Parts
Productgroep: RC Helicopter Onderdelen
Categorie: Rotorhead / Swashplate

Geschikt voor:

Goblin Fireball
Goblin miniComet

Voorbereiding

Controleer alle lagers op soepele rotatie en controleer op eventuele speling.

Reinig de swashplate‑zitting en de linkage‑armen grondig.

Vergewis u van de beschikbaarheid van het juiste gereedschap (inbus 1,5 mm / 2 mm).

Montage

Monteer Swashplate 01 en Swashplate 02 in overeenstemming met de richtlijnen van de SAB-manual.

Plaats het radiale lager 17 × 23 × 4 mm (6703zz) op een correcte en gecentreerde wijze.

Monteer het sferische lager GE5C (5 × 14 × 4 H6) in de uniball‑housing met zorgvuldigheid.

Gebruik de Button Head Cap M2×4 en de Socket Screw 1,6×4 mm voor een degelijke bevestiging.

Plaats de Washers 1,6 × 3,8 × 0,3 mm om een optimale spelingcorrectie te waarborgen.

Level de swashplate conform de SAB-manual en controleer op gelijke travel links en rechts.

Functionele controle

Verifieer dat de swashplate vrij beweegt zonder enige binding.

Controleer of de collective en cyclic travel symmetrisch zijn.

Voer een korte hover‑test uit om zowel tracking als respons te bevestigen.

🖃 Dit product past door de brievenbus.

Meegeleverd

1× Swashplate 02
1× Swashplate 01
2× Button Head Cap M2×4
1× Radiaal Lager 17 × 23 × 4mm (6703zz)
1× Sferisch Lager 5 × 14 × 4 H6 (GE5C)
3× Socket Screw 1,6 × 4mm
2× Washer 1,6 × 3,8 × 0,3mm
