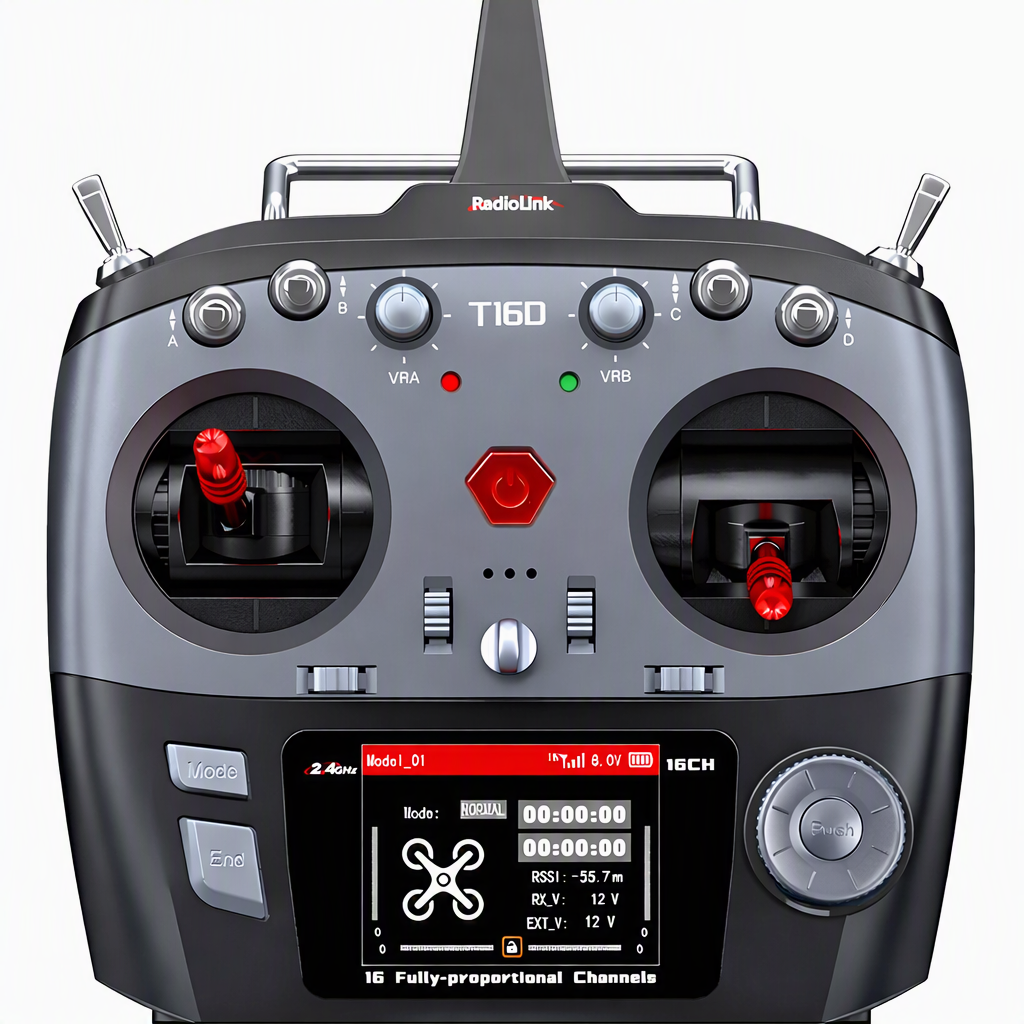

RLT16DM1‑1 – RadioLink T16D Mode‑1 RC Transmitter (2× R16F Receiver)
De RadioLink T16D Mode‑1 is een professionele 16‑kanaals zender, ontworpen voor betrouwbare en nauwkeurige besturing. Het systeem biedt snelle responstijden, FHSS‑spread-spectrumtechnologie, een helder kleurendisplay en uitgebreide compatibiliteit met uiteenlopende modellen. Deze set wordt geleverd met 2× R16F‑ontvangers, voorzien van real-time telemetrie en ondersteuning voor SBUS, CRSF en PWM. De zender is geschikt voor vliegtuigen, helikopters, multirotors, auto’s, boten, robots en technische modeltoepassingen.
De RadioLink T16D is een geavanceerde 16‑kanaals RC‑zender met volledig proportionele kanalen, snelle respons, kleurendisplay, long‑range module‑ondersteuning en brede modelcompatibiliteit voor vliegtuigen, helikopters, multirotors, robots, boten en ground‑vehicles. Deze Mode‑1 uitvoering wordt geleverd met twee R16F‑ontvangers.
-
16 volledig proportionele kanalen
-
Mode‑1 versie
-
Inclusief 2× R16F‑ontvangers
-
Ondersteuning voor ELRS, TBS Crossfire en andere long‑range modules
-
FHSS spread spectrum met 67‑kanaals pseudorandom frequency hopping
-
Bereik tot 4000 m in de lucht onder optimale omstandigheden
-
Selecteerbare responstijd: 3 ms, 4 ms of 14 ms
-
4096‑kanaals resolutie met 0.25 µs jitter
-
32 groepen programmeerbare mixing‑control
-
freeRTOS + LVGL GUI
-
2.8" kleurendisplay (320 × 240 pixels)
-
Trainer‑functie met draadloze en bekabelde trainer‑modus
-
Ingebouwde simulator‑functie via USB‑C (na firmware‑upgrade)
-
Real‑time telemetry via R16F‑ontvangers
Advanced Communication Technology
Geavanceerde communicatietechnologie gericht op snelle respons, stabiel signaal en hoge fouttolerantie, met FHSS spread spectrum en 67‑kanaals pseudorandom frequency hopping voor sterke interferentiebescherming over alle 16 kanalen.
Strong Interference Protection for Many Simultaneous Users
Ontwikkeld voor omgevingen met veel parallelle zenders blijft de T16D uiterst stabiel tijdens grote wedstrijden, trainingssessies en evenementen. Ideaal voor racing‑drones en technische competities waar signaalstabiliteit essentieel is.
Support for ELRS, TBS Crossfire and Long‑Range Modules
De T16D ondersteunt ELRS, TBS Crossfire en andere veelgebruikte long‑range modules, waardoor FPV‑ en long‑range parameters direct kunnen worden ingesteld en het OS kan worden gesynchroniseerd via het scriptbestand van de module. De TBS Crossfire Nano TX, TBS Crossfire TX en BETAFPV ELRS Nano TX worden ondersteund, maar vereisen vanwege hun formaat een aangepaste achtergreep en een losse mount in plaats van directe plaatsing.
Customizable Voice Prompts
Gebruikers‑gedefinieerde voice‑prompts kunnen volledig worden aangepast in taal, vorm en inhoud voor flight‑modes, alarmen en kernfuncties, zodat de piloot informatie ontvangt zonder naar het display te hoeven kijken.
freeRTOS and LVGL GUI
Het freeRTOS‑platform met LVGL‑GUI biedt een kleurrijke, responsieve interface met continue updates en een optimale balans tussen prestaties, duidelijke menu’s en efficiënt hardwaregebruik.
High Configurability and 3 ms Response
Met 512 KB RAM, een 288 MHz hoofdprocessor en een 2.8" kleurendisplay (320 × 240) deelt de T16D dezelfde behuizing, throttle‑unit en gimbals als de RC8X, maar voegt acht schakelaars en vier draaiknoppen toe. Alle 16 kanalen kunnen gelijktijdig reageren, met een responstijd tot 3 ms bij correcte configuratie.
16 Fully Proportional Channels
Zestien volledig proportionele, programmeerbare kanalen bieden maximale flexibiliteit voor modellen met veel servo’s, functies, mixes of speciale oplossingen — van technische voertuigen en robots tot helikopters, vliegtuigen en multirotors.
Broad Model Compatibility
Compatibele modeltypes omvatten helikopters, vliegtuigen, zwevers, multirotors, racing‑drones, soccer‑drones, technische voertuigen, raceboten, robots, grasmaaiers, bait‑boats en andere RC‑modellen.
Built‑in Simulator Function
Na firmware V1.7.1 of later werkt de geïntegreerde simulatorfunctie direct via USB‑C, zonder dongle. Ondersteunde simulators op macOS en Windows: TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC, Velocidrone.
Trainer Function – Wireless & Wired Mode
Ondersteunt draadloze en bekabelde trainer‑modus. In wireless mode kan de instructeur zich vrij bewegen binnen 600 meter, ideaal voor vliegscholen, clubs en trainingen.
Real‑Time Data from the Flight Controller
In bait‑boat‑modus kan de T16D tot 100 GPS‑visplekken opslaan en toont hij real‑time: afstand, satellieten, scheepsspanning, lengtegraad, breedtegraad, route‑kaart. Met één klik toegang tot Flight Controller‑modus, visplek‑coördinaten en home‑positie. Via de R16F worden o.a. latitude, longitude, afstand, satellieten en heading live teruggestuurd.
32 Groups of Programmable Mixing Control
32 groepen programmeerbare mixing‑control ondersteunen complexe modellen zoals oliepompen, hydrauliek, kettingzagen, buckets, sound‑modules en signaalverlichting. Mixing‑controls kunnen worden gecascaded, zodat één schakelaar meerdere kanalen tegelijk aanstuurt.
Switch Flight Mode with One Click
Vanaf firmware V1.8.2 of later bevatten modelslots 91–96 presets voor: A560, D460, SU27, 200 mm soccer‑drone, 400 mm soccer‑drone, F108 optical‑flow FPV‑drone. De flight‑mode wordt in de hoofdinterface getoond en kan worden gekoppeld aan een voice‑prompt.
Multiple Languages
Menu‑talen: Chinees, Engels, Duits, Frans, Russisch, Japans, Spaans, Koreaans, Thai, Pools. Voice‑prompts zijn in meerdere talen aanpasbaar; nieuwe talen worden toegevoegd.
Ergonomic Design with Many Controls
Ergonomische lay‑out met: vier 2‑positie schakelaars, drie 3‑positie schakelaars, twee draaiknoppen, twee self‑centering sliders, trainer‑schakelaar. Geschikt voor recreatief vliegen, wedstrijden, 3D‑aerobatics en speciale modellen.
Wide Receiver Compatibility
Wordt geleverd met 2× R16F en compatibel met:
-
R16F – standaard ontvanger
-
R16SM – racing‑drones / multicopters
-
R12F – brede RC/UAV‑toepassingen
-
R8FG / R8FGH – grasmaaiers / bait‑boats
-
R8EF – vliegtuigen / helikopters
-
R8SM / R8FM / R8XM – racing‑drones / multicopters
-
R6FG / R6F / R7FG – auto’s / boten
-
R4FGM – mini‑RC‑auto’s
R16F Receiver with Online Upgrade
Online firmware‑upgrade via USB‑C, zonder extra hardware. Ondersteunt SBUS, CRSF, PWM, real‑time telemetry, model‑batterij‑telemetry via EXT, en simulatorfunctie na upgrade.
User‑Friendly Parameter Setup
Een duidelijke menu‑structuur met navigatie‑hints maakt parameterinstelling krachtig maar eenvoudig, zodat de zender snel operationeel is.
Reverse‑Polarity Protection & Multiple Power‑Supply Modes
Ondersteunt 8× AA, 2S–4S LiPo, 18650 lithium‑batterijen (maximaal 3S LiPo bij extern HF‑module). Reverse‑polarity bescherming voorkomt schade bij verkeerd aangesloten batterijen.
Efficient Power Supply for Longer Battery Life
De SMPS‑voeding verbruikt slechts 100 mA ±10 mA @ 8.4 V, tot 50% lager verbruik dan vergelijkbare producten. Tot ±12 uur gebruiksduur met een 1800 mAh LiPo.
Technische specificaties – T16D zender
Model RadioLink T16D Mode‑1
Producttype 16‑kanaals RC‑zender
Afmetingen 174.3 × 206.9 × 106.9 mm
Accucompartiment 114.4 × 35.4 × 32 mm
Antenne‑lengte 90 mm
Gewicht 558 g
Kanalen 16 volledig proportionele kanalen, alle 16 programmeerbaar
Frequentieband 2.4 GHz ISM‑band (2400–2483.5 MHz)
Spread spectrum FHSS, 67‑kanaals pseudorandom frequency hopping
Operating system freeRTOS + LVGL GUI
Long‑range module script LUA‑script
Long‑range modules Ondersteuning voor ELRS, TBS Crossfire en andere long‑range modules
Voice‑prompts Volledig aanpasbaar
Responstijd 3 ms, 4 ms of 14 ms selecteerbaar
Kanaalresolutie 4096 met normale jitter van 0.25 µs
Modulatie GFSK
Kanaalbandbreedte 400 kHz
Kanaalafstand 1200 kHz
Zendvermogen <100 mW (20 dBm)
Adjacent‑channel rejection
36 dBm
Transmissiesnelheid 38 kbps
Ontvangergevoeligheid ‑104 dBm
PWM‑output range 875–2125
Frame‑cycle 15 ms per frame
Bedrijfsspanning 7.4–18.0 V Ondersteunt: 8× AA, 2S–4S LiPo, 2× 18650 lithium (max 3S LiPo met extern HF‑module)
Bedrijfsstroom 100 mA ±10 mA @ 8.4 V DC
Bereik (FHSS) Tot 4000 m in de lucht onder open, interferentievrije omstandigheden
Bereik (CRSF) Afhankelijk van RX/TX in het long‑range module
Compatibele modellen Helikopter, vliegtuig, zwever, multicopter, auto, boot, robot
Signaaluitgangen PWM, SBUS, PPM, CRSF
Low‑voltage alarm Aanpasbare alarmen voor: – lage zenderspanning – lage ontvangerspanning – lage modelbatterijspanning – lage RSSI
Modelgeheugen 100 modellen
Subsidiary ID opslag 16 modellen
270° servo Ondersteund via Receiver Setting → RF Setting → Protocol
Simulatorfunctie Ondersteund vanaf firmware V1.7.1 of later
Trainerfunctie Ondersteund (wired + wireless)
Display 2.8", 16 kleuren, 320 × 240 pixels
Compatibele ontvangers R16F, R16SM, R12F, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R4FGM
Compatibele flight‑controller hardware ArduPilot, Pixhawk, BetaFlight, Arduino, Raspberry Pi (via SBUS)
Bedrijfstemperatuur ‑30 °C tot 85 °C
Type‑C poort specificaties
Input voltage 5 V
Input current 500 mA
Output voltage 4.6–5.0 V
Output current Max 1 A
Technische specificaties – R16F ontvanger
Model RadioLink R16F
Producttype 16‑kanaals ontvanger
Afmetingen 45 × 32 × 15 mm
Gewicht 17 g
Antenne‑lengte 205 mm
Kanalen 16
Bedrijfsspanning 3–12 V
Bedrijfsstroom 50 ±10 mA @ 5 V
Signaaluitgangen SBUS + CRSF + PWM
Frequentieband 2.4 GHz ISM‑band (2400–2483.5 MHz)
Spread spectrum FHSS, 67‑kanaals pseudorandom frequency hopping
Kanaalresolutie 4096 met 0.25 µs per sectie
Compatibele modellen Helikopter, vliegtuig, zwever, multicopter, auto, boot, robot
Controlebereik Tot 4000 m in de lucht onder open, interferentievrije omstandigheden
Telemetry Ingebouwde real‑time telemetry voor: – modelbatterijspanning – RSSI – ontvangerspanning
Data‑transmissie (met Flight Controller) Verstuurt real‑time: – latitude – longitude – afstand – satellieten – heading – overige FC‑data
EXT‑batterij input 1S–14S (3.0–60 V)
Online upgrade Ondersteund via USB‑C datakabel
Responstijd 3 ms, 4 ms of 14 ms selecteerbaar
Simulatorfunctie PC‑game‑joystick communicatieprogramma (vereist firmware V1.7)
Bedrijfstemperatuur ‑30 °C tot 85 °C
Compatibele zenders T16D, T12D, T8FB, T8S, RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS, RC4GS
Good to Know
Het maximale bereik wordt getest in open, interferentievrije omgevingen en kan variëren afhankelijk van modeltype, installatie, antenne‑plaatsing, omgeving en signaalcondities. De simulatorfunctie en online upgrade vereisen een firmware‑upgrade en een USB‑C datakabel; controleer vooraf of ontvanger, signaaltype, modeltype, firmwareversie en eventuele long‑range modules compatibel zijn.
De T16D is een geavanceerde zender en het beste geschikt voor gebruikers die vertrouwd zijn met RC‑systemen, kanaalinstellingen, modelconfiguratie, voedingsopties en veilig gebruik.
